半自动燃气电磁阀产品概述

1)主阀内设有主阀瓣和内旁通付阀瓣。

　　2)传感器由气动薄膜、撞块和压力设定弹簧等组成。

　　3)脱扣机构由凸轮和三个脱扣臂组成，另设有手动关闭旋钮。

　　4)当信号压力失常，超过或低于压力设定值时，传感器气动薄膜带动撞块移动，

　　5)使脱扣机构动作，从而使主阀迅速关闭。

切断阀的整机维护周期可比同条件下使用的调压器延长1~2倍，日常检查可利用手动关启旋钮来判断其灵敏与否。

半自动燃气电磁阀应用范围:

YHAQ系列燃气安全世断阀适用于天然气、人工煤气、液化气，以及其它无腐蚀气体的输配系统中作为超压或失压安全保护装置。

　　1)本切断阀无需加能源，利用管网自身压力即可操纵

　　2)动作精度高，响应速度快

　　3)能在较脏的气体介质中正常工作

　　4)安装、调试、操作、维护均较为简便。

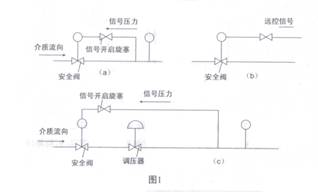

　　YHAQ系列安全切断阀可对主管压力直接监控【如图1(a)】，也可对系统的通断实行远控【如图1(b)】，一般常用于对气体压力调压器的工作情况进行监控【如图1(c)】。

半自动燃气电磁阀型号编制说明

　　YH A Q -

　　公称通径尺寸

　　安全切断阀

　　品牌

半自动燃气电磁阀主要技术参数

　　1、工作压力：p≤1.6MPa

　　2、动作压力范围：<1KPa~1.2MPa(划分五个等级)

　　3、工作介质：燃气或其它无腐蚀性气体

　　4、工作温度：-20~60℃

　　5、通径系列：DN50、DN80、DN100、DN150、DN200、DN300

半自动燃气电磁阀主要结构尺寸

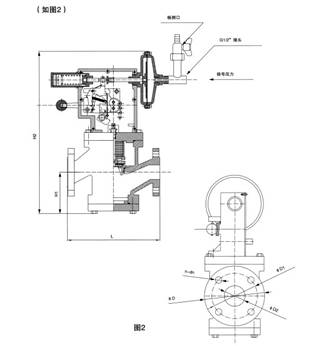

　　YHAQ型燃气安全切断阀由主阀、脱扣机构、传感器组成，主要结构

　　尺寸见图2及表1

表1
