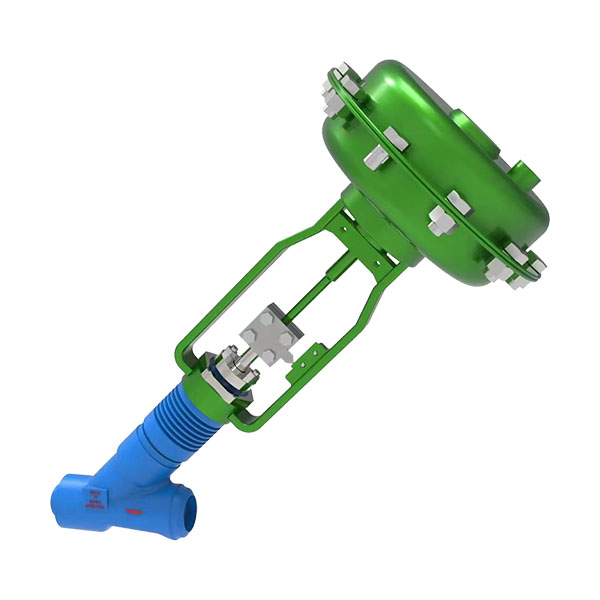

FZMQSY气动疏水阀产品简述

FZMQSY气动疏水阀是根据热电厂设备疏水而专业设计生产的蒸气疏水阀，该产品接近直线的流通设计，减小流阻，二次节流原理，减少冲蚀，提高寿命。阀芯、阀座采用整体硬质合金，关闭内漏〈=VI级，可拆卸中腔密封设计，杜绝外漏，检修方便等特点，还可在易燃，易爆场合使用，根据控制系统或调节仪表的信号，切断或开启阀门，从而实现对被控参数的使用要求。因此它广泛应用于火电厂等行业的远程控制,也适用于火电站系统中（火电站系统中主蒸汽系统疏水），作为接通或截断介质使用。

FZMQSY气动疏水阀上部由阀盖和填料箱组成，利于快速拆装以及在原地维修。倾斜阀杆的构造和流道形状设计使介质近于直线的方式，阀门产生比其它形式阀门更低的压降。阀门本体上以特殊工艺堆焊硬质合金密封面（密封面表面经过整体硬化处理），结构更紧凑。锥形密封面设计使较小的轴向力就可密封，能提供可靠的密封和长久的使用寿命。当信号压力输入膜室后，在膜片上产生推力，压缩弹簧，使推杆移动，带动阀杆，改变阀芯与阀座之间流通面积，直到弹簧的反作用力与信号压力作用在膜片上的推力相平衡，从而达到自动调节工艺参数目的。

 （1）、FZMQSY气动疏水阀采用阀体中腔导向的阀瓣具有上下两个导引环，阀瓣的顶部和底部同时导向，构成全程在阀体中腔导向的活塞式阀瓣，可以消除因各种受力不当产生的卡死，表面擦伤，阀杆弯曲，阀瓣振颤等现象。阀瓣底部的导引环将90％的流体以接近直线的方式通过，有效地消除所有侧面冲击引起的不良反应。

这些特点使该阀门很适用于电站蒸汽快速排放和疏水系统。阀瓣密封面堆焊硬质合金，该合金耐磨损，耐冲蚀，可保持阀门长久的使用寿命。阀杆填料采用特种填料，能起到防漏效果，并且经久耐用，拆装方便。填料箱与阀体处的密封采用夹316高目柔性石墨垫，以预定的扭矩进行装配,安全可靠，杜绝外漏。

 （2）、FZMQSY气动疏水阀产品标准规范：

 ①、设计制造标准：JB/T3595、E101、ANSI B16.34

 ②、结构长度标准：GB/T 12221-2005

 ③、对接焊坡口尺寸按ANSI B16.25

 ④、承接焊尺寸按ANSI B16.34

 ⑤、承插焊口径范围：1/2″～ 2-1/2″

 ⑥、对接焊口径范围：1/2″～ 4″

 ⑦、压力温度等级：GB/T 12224-2005

 ⑧、试验检验标准：JB/T3595

（3）、FZMQSY气动疏水阀零部件材料与工况：
