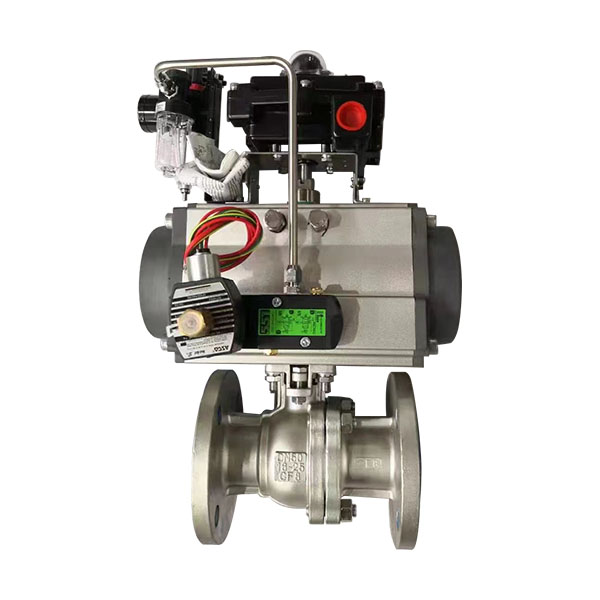

钛镍合金防爆紧急切断阀产品介绍
钛镍合金防爆紧急切断阀采用AT(GT)系列气动执行器及浮动式球阀组成和G(AW)拨叉气动执行器及固定式球阀，适用于调节、紧急切断的场合。钛镍合金防爆紧急切断阀密封性能优良，流通能力大，结构简单，使用寿命长，便于维修。配用的执行机构具结构简单，紧凑，性能好，输出力矩大等特点。钛镍合金防爆紧急切断阀配以防爆行程限位开关、防爆电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。
执行器分单作用和双作用两种型号。单作用式的独特优点是一旦动力源发生故障，钛镍合金防爆紧急切断阀将按控制系统的要求自动处于开启或关闭的位置。钛镍合金防爆紧急切断阀广泛应用于化工，石油，轻纺，电力，食品制药，制冷，航空，航天，造纸等工业领域，不仅能控制气体，液体和蒸汽介质，也适用于控制污水和含有纤维的本质。
钛镍合金防爆紧急切断阀产品特点
（1）流体阻力小、球阀是所有阀类中流体阻力较小的一种，即使是缩径球阀，其流体阻力也相当小。
（2）止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
（3）阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
（4）阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
钛镍合金防爆紧急切断阀设计标准
设计与制造GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
结构长度GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验JB/T 9092、API 598、GB/T13927
钛镍合金防爆紧急切断阀技术参数
公称通径(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
流量系数Kv | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
公称压力(MPa) | PN1.6、2.5、4.0、6.4MPa | |||||||||||||
泄漏量 | 软密封：零泄漏；硬密封：≤额定流量的10-5 | |||||||||||||
阀体形式 | 两段式阀体(浮动球体) | 两段式阀体(固定球体) | ||||||||||||
阀芯形式 | “O”型球形阀芯 | |||||||||||||
密封填料 | 聚四氟乙烯(PTFE)、金属石墨缠绕垫片 | |||||||||||||
连接形式 | 法兰、焊接、螺纹 | |||||||||||||
流量特性 | 近似快开特性 | |||||||||||||
可调范围 | DN15-65 | DN80-300 | ||||||||||||
250:1 | 350:1 | |||||||||||||
基本误差 | 带定位器：小于全行程的±2% | |||||||||||||
回差 | 带定位器：小于全行程的2% | |||||||||||||
适用温度 | 密封面 | |||||||||||||
PTFE≤150℃、RTFE≤180℃、PPL≤300℃、硬密封≤450℃ | ||||||||||||||
配置执行机构 | GT、SR、ST、AT、AW系列单双作用气动执行器 | |||||||||||||
控制方式 | 开关两位控制、4-20mA模拟量控制 | |||||||||||||
气动执行器技术参数
执行器型号 | GT、SR、ST、AT、AW系列单双作用气动执行器 |
供气压力 | 0.4～0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30～+70℃ |
作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
钛镍合金防爆紧急切断阀采用新型系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列G（AW）型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
钛镍合金防爆紧急切断阀零件材料
零件名称 | 材料名称 | |||
阀体 | TI2 | 4A | 5A | 哈氏C-276 |
球体 | TI2 | 2205 | 2507 | 哈氏C-276 |
阀杆 | TI2 | 2205 | 2507 | 哈氏C-276 |
密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 | |||
适用介质 | 气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |
钛镍合金防爆紧急切断阀性能规范
公称通径DN(mm) | DN15-500 | |||||
公称压力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
试验压力 | 强度试验 | 1.5 | 2.4 | 3.75 | 6.0 | 9.60 |
密封试验 | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 | |
低压气密试验 | 0.5～0.7 | |||||
适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) | |||||
钛镍合金防爆紧急切断阀安装连接尺寸
通径DN(mm) | 主要尺寸 | 法兰尺寸 | ||||||||||
PN1.6MPa | PN2.5MPa | |||||||||||
L | H | H1 | L1 | D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | |
15 | 130 | 185 | / | 140 | 95 | 65 | 46 | 4-14 | 95 | 65 | 46 | 4-14 |
20 | 140 | 191 | / | 140 | 105 | 75 | 45 | 4-14 | 105 | 75 | 56 | 4-14 |
25 | 150 | 193 | / | 140 | 115 | 85 | 65 | 4-14 | 115 | 85 | 65 | 4-14 |
32 | 165 | 212 | / | 164 | 140 | 100 | 76 | 4-18 | 140 | 100 | 76 | 4-18 |
40 | 180 | 217 | / | 164 | 150 | 110 | 84 | 4-18 | 150 | 110 | 84 | 4-18 |
50 | 200 | 260 | 102 | 190 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
65 | 220 | 293 | 114 | 210 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 8-18 |
80 | 250 | 323 | 127 | 247 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
100 | 280 | 382 | 152 | 276 | 220 | 180 | 156 | 8-18 | 235 | 190 | 156 | 8-22 |
125 | 320 | 468 | 184 | 348 | 250 | 210 | 184 | 8-18 | 270 | 220 | 184 | 8-26 |
150 | 360 | 510 | 219 | 378 | 285 | 240 | 211 | 8-22 | 300 | 250 | 211 | 8-26 |
200 | 400 | 655 | 273 | 524 | 340 | 295 | 266 | 12-22 | 360 | 310 | 274 | 12-26 |
250 | 630 | / | 360 | / | 405 | 355 | 319 | 12-26 | 425 | 370 | 330 | 12-30 |
300 | 750 | / | 395 | / | 460 | 410 | 370 | 12-26 | 485 | 430 | 389 | 16-30 |
钛镍合金防爆紧急切断阀产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
